19" rysunki częściowe 6 U, jednorzędowe

This 19″-subrack has 6 U of space for all your components. It is a basic kit with a wide range of accessories. The built in module rails are prevented from rotating. The product is delivered to you in kit form and the assembly is easy and quick.

Highlights

basic kit with a wide range of accessories
easy and quick assembly
mounting increments d= 10 mm
fully assambled and wired upon request
for plug-in modules acc. to IEC 297-3 and IEEE 1101.10/1101.11
also available as a double-row version on request

Illustrative animation movie of the 19″ apra-subracks:

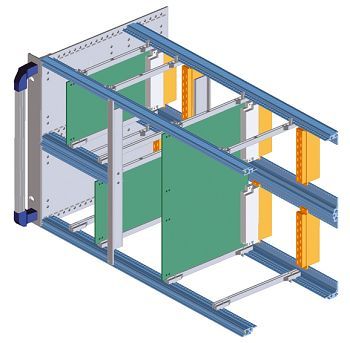

Wariant konstrukcyjny dla złączy zgodnie z EN 60603-2

z przodu
Standardowe szyny modułowe 241-022 szt. gwintowane M 2,5

tylny
wąskie szyny poziome 241-019 i szyna nośna ze zintegrowanymi szynami montażowymi do połączeń wtykowych zgodnie z EN 60603-2

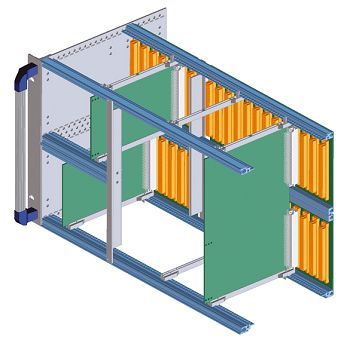

Wariant konstrukcyjny dla płyty montażowej:

z przodu
Standardowe szyny modułowe 241-022 szt. gwintowane M 2,5

tylny
Szyny modułowe BUS 241-013
Taśmy gwintowane M 2.5

i szyna montażowa BUS 241-020
Taśmy gwintowane M 2.5

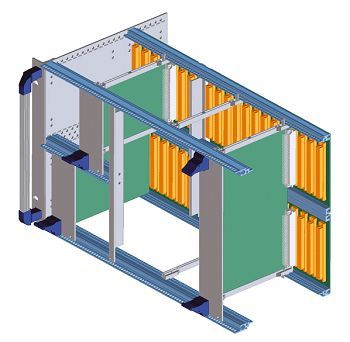

Wariant konstrukcyjny uchwytu do wkładania/ wyjmowania i płytki BUS

z przodu
Standardowe szyny modułowe 241-049 z dachem 10 mm do uchwytu wsuwanego/wysuwanego.
Taśmy gwintowane M 2.5

tylny
Szyny modułowe BUS 241-013
Taśmy gwintowane M 2.5
